Features
◎ 최고수준의 연구 활동을 위한 고해상도 및 저조도 감도 대응
◎ 고화질 Video영상 취득 및 분석
◎ 최대 150,000 fps
◎ Controller Display Unit(CDU) 및 PC를 통한 카메라 제어
◎ Gigabit Ethernet 연결
◎ 최대해상도 1280x1024 mode에서 최대 2,000 fps 속도로 촬영 가능
◎ 최대 150,000 fps(at 60x44)
◎ i-FOCUS : 정확한 Focus point와 정확한 Lens 심도 확인 가능
◎ i-CHEQ : 카메라의 촬영 상태를 표시해 주는 외부 LED
◎ Luminance Histogram : Live 화면상의 평균 밝기 정보를 그래프로 제공
◎ Video Tigger : Live 화면 변화를 감지하여 Trigger 신호로 사용
◎ User Setting : 5개의 User 설정 저장(CF Card 이용시 무한대 확장)
◎ Image 조정 : Zoom/Pan 등 원하는 영역 선택
◎ Measurement : 거리, 속도, 각도, 가속도, 각도 및 각속도 등 측정
◎ Battery back-up : 내장 배터리 지원(약 45분)
◎ Permanent text & Logo load : 개별 Frame에 로고 및 문구 삽입 가능
◎ Synchronization : Multi-Camera의 정확한 동기화 가능
◎ 4GB/8GB/16GB Memory Upgrade 가능
◎ i-SPEED 3 Upgrade package 구매 가능
◎ Automatic Electronic Fixed Pattern Noise(FPN) Correction : 기계적 셔터 불필요

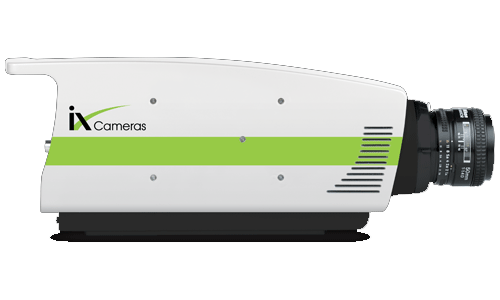

i-SPEED 3
Ideal for laboratory and engineering
i-SPEED TR
Most economical in the i-SPEED 3 Series
i-SPEED FS
Rugged design for ballistics applications
i-SPEED DF
Double-shot capability for fluid dynamics, PIV and flow analysis
Resolution : 1280 x 1024
Max Frame Rate : 150,000 fps
Full Resolution to : 2,000 fps
Memory : 4GB / 8GB / 16GB
Sensor : Color/Mono
ISO : Mono 5,000/40,000
Color 1,600/12,800
Resolution : 1280 x 1024
Max Frame Rate : 10,000 fps
Full Resolution to : 2,000 fps
Memory : 4GB / 8GB / 16GB
Sensor : Color/Mono
ISO : Mono 5,000/40,000
Color 1,600/12,800
Resolution : 1280 x 1024
Max Frame Rate : 1,000,000 fps
Full Resolution to : 2,000 fps
Memory : 4GB / 8GB / 16GB
Sensor : Color/Mono
ISO : Mono 5,000/40,000
Color 1,600/12,8400
Resolution : 1280 x 1024
Max Frame Rate : 300,000 fps
Full Resolution to : 2,000 fps
Memory : 4GB / 8GB / 16GB
Sensor : Color/Mono
ISO : Mono 5,000/40,000
Color 1,600/12,800
CDU Specification
Dimensions (mm) : 267(L) x 210(H) x 43(W)
Weight : 1.25kg
Display : 8.4" LCD daylight viewing
Input voltage : 12V ± 10%
Power consumption : 8W maximum
Control Method - CDU(Controller Display Unit)
iX-Camera(Olympus) 카메라 고유의 8.4” 고해상도 LCD 모니터 Controller
별도의 모니터나 PC 없이 카메라 제어 가능
이해하기 쉬운 직관적인 사용법 지원
간단한 버튼 조작으로 Frame rate 및 Shutter 조절 가능
즉각적인 촬영 영상 review
재생 영상상에서의 거리, 속도 및 각도 변화 측정 가능
‘Clip Select Editor’를 이용한 필요 영상의 효율적 선택 다운로드
PC Connection
Control Software를 이용한 완벽한 카메라 제어
Ethernet을 통한 직접 연결 방식
원격 제어 및 Live 영상 관측
Control Pro(추천), Data Acquisition, GPS/IRIG Hardware Module 등 다양한 Software option 지원
Software
1. Control - 기본 제공 S/W(i-SPEED TR/i-SPEED 3/i-SPEED DF/i-SPEED FS)
-. 카메라 연결 및 제어
-. 촬영 영상 다운로드
-. i-FOCUS, i-CHEQ 등 편의 기능 제공
-. Luminance histogram 지원
-. Manual distance, speed, angle, angular velocity 측정 지원
2. Control Pro – Optional extra upgrade
-. 64 Points Auto Tracking
-. 자동 capture 및 다운로드
-. 촬영시 자체 Logo 및 텍스트 영구 삽입 가능
-. Frame Comments 및 주석 삽입 가능
-. HTML Report 생성 가능
-. 원근 투사
-. Data Filtering
-. Video Triggering
-. Lens distortion correction and saving
※ 최대 16GB On-board storage
i-SPEED 3 Series는 다양한 메모리 용량을 지원합니다.
4GB / 8GB / 16GB
※ Battery Powered
i-SPEED 3 Series 제품은 내장 배터리를 이용하며, 외부 전원이 없는 상황에서도 약 1시간 정도의 작동이 가능합니다.
배터리는 외부 전원을 사용할 때 자동으로 충전됩니다.
